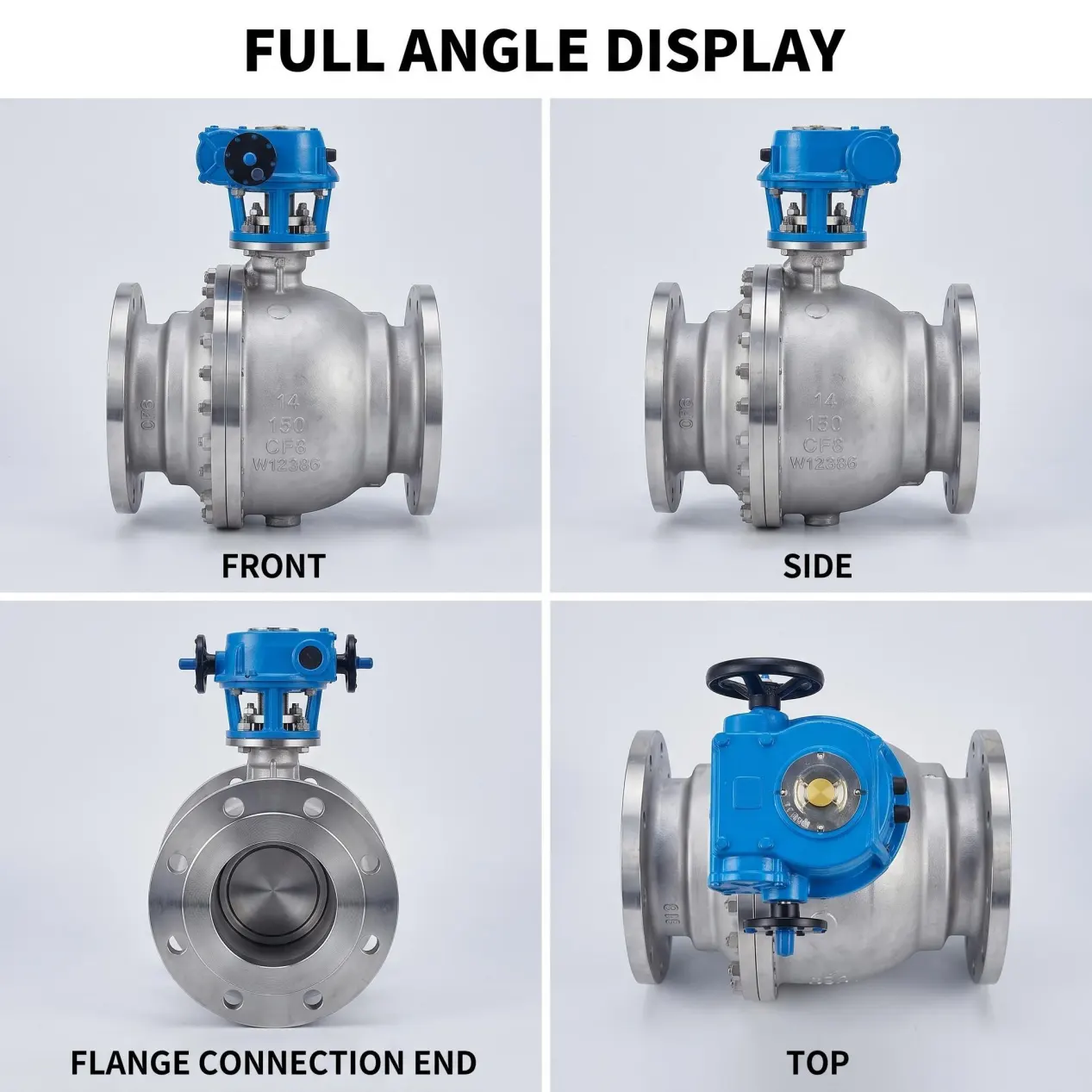

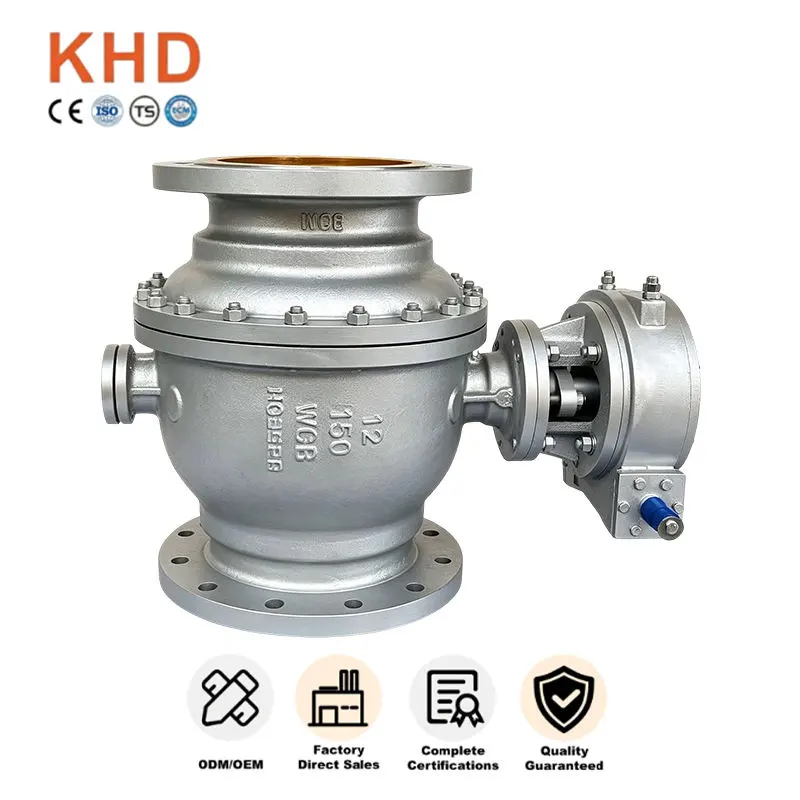

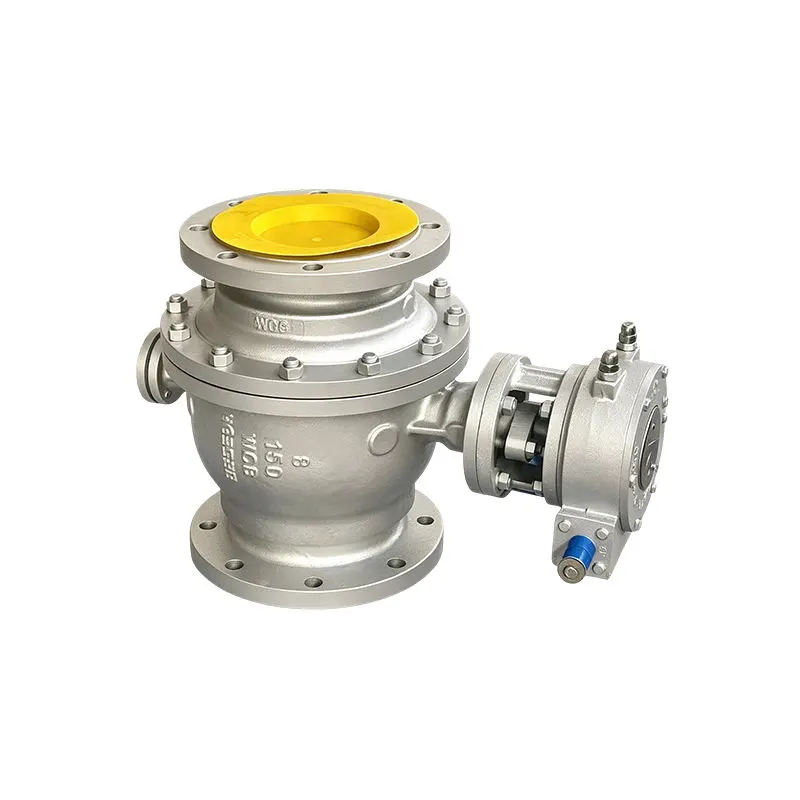

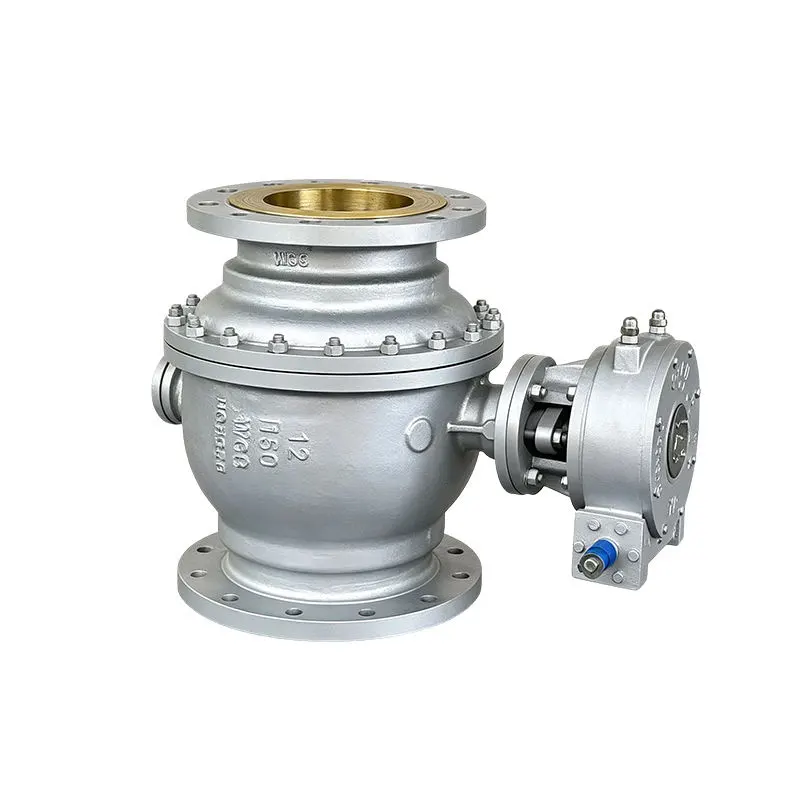

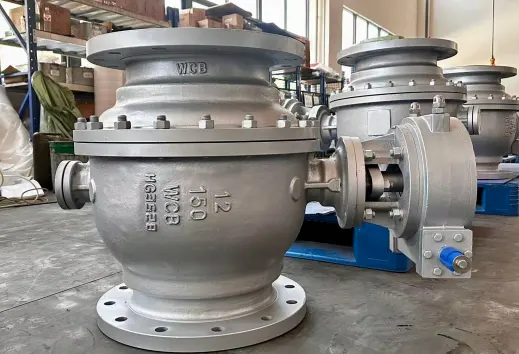

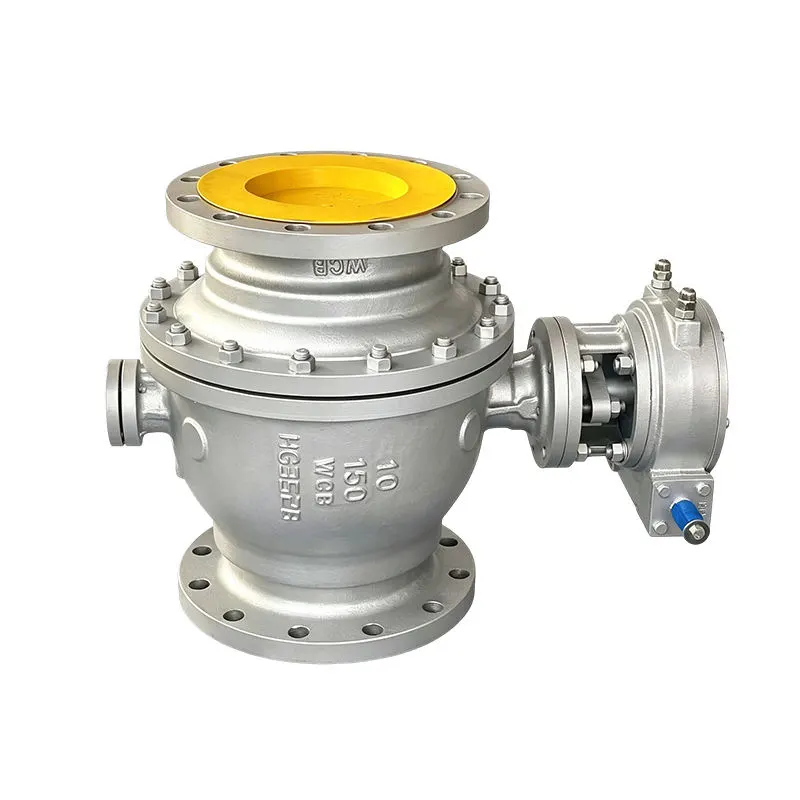

ВЦБ фиксни куглични вентил од угљеничног челика

ВЦБ фиксни куглични вентил од угљеничног челика је индустријски вентил за тешке услове рада направљен за изолацију цевовода и контролу протока, који производи Хуаду Валве Гроуп. Усвојен је дизајн са фиксном куглицом и материјал од угљеничног челика А216 ВЦБ, добро погодан за критичне услове рада цевовода високог притиска.

Овај индустријски вентил поуздано ради под континуираним радом под високим притиском и дугим циклусом, широко одабран за пројекте где су сигурност заптивања и дуг радни век основни захтеви.

Сировине и структурне предности

Премиум А216 ВЦБ тело од угљеничног челика

Фиксни куглични вентил ВЦБ од угљеничног челика је изливен од угљеничног челика А216 ВЦБ, што доноси ове основне предности:

-Висока механичка чврстоћа и одлична отпорност на ударце

-Добра прилагодљивост на температуру против скока притиска и воденог удара

– Довољна дебљина зида за услугу класе високог притиска

- Инспекција крутог ливења за уклањање унутрашњих и површинских недостатака

Фиксна лоптаста конструкција постављена на клин

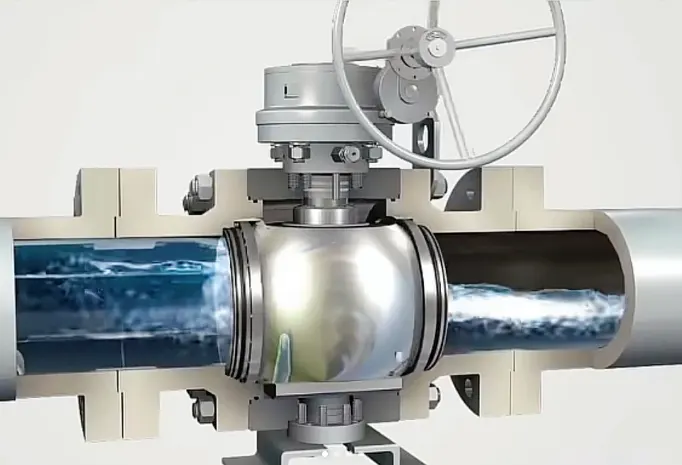

За разлику од обичних плутајућих кугличних вентила, наш дизајн са фиксном куглом преноси већину притиска цевовода на горње и доње потпорне осовине. Куглица остаје закључана у положају, тако да седишта вентила носе само минималну контактну силу. У великој мери смањује хабање седишта чак и код честих циклуса отварања-затварања под сталним високим притиском. Стабилно двосмерно заптивање спречава цурење без обзира на смер притиска, побољшавајући безбедност система за критичне процесне петље.

Оптимизована конструкција за заптивање и безбедност

Склоп плутајућег седишта са опругом је опремљен за овај фиксни куглични вентил ВЦБ од угљеничног челика. Уграђене опруге компензују мање хабање након хиљада операција да би се одржао учинак чврстог затварања. Дршка против издувавања служи као стандардна безбедносна функција против изненадних скокова притиска. Вишеслојно паковање графита минимизира фугитивне емисије око зазора у стабљикама. Све заптивне компоненте су посебно прилагођене за радне медије високог притиска и средње температуре уместо генеричких резервних делова.

Кључни атрибути

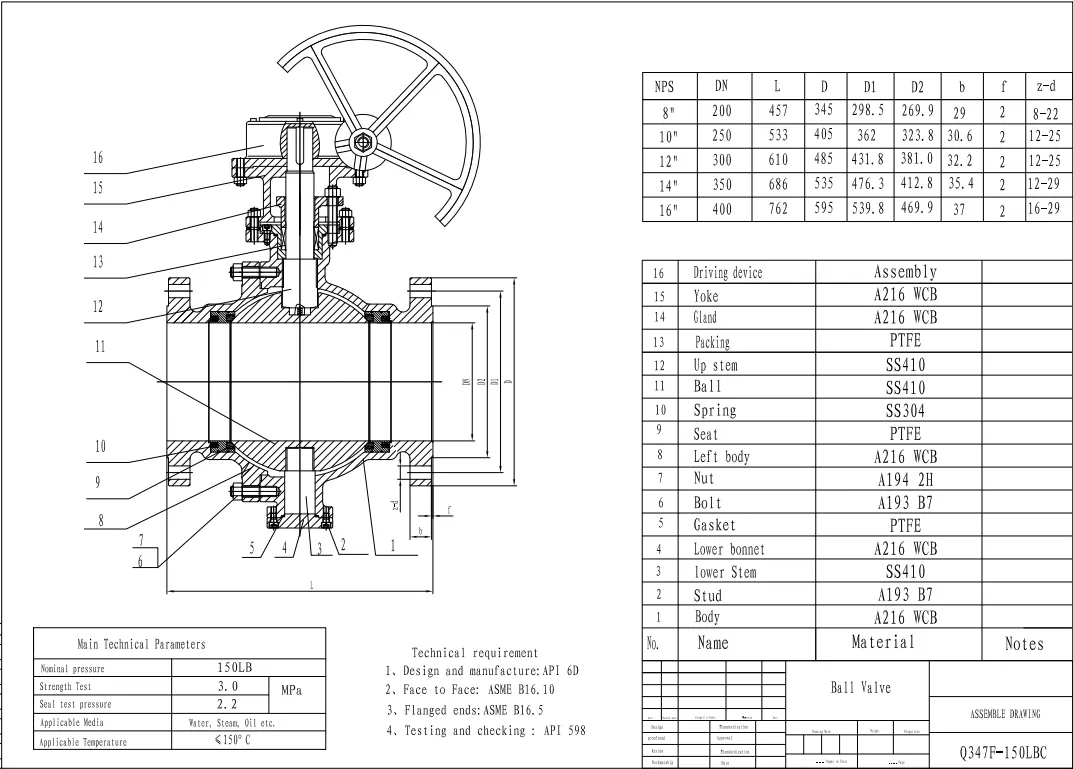

Техничке спецификације

Стандардни параметри

Величина: ДН50-ДН1200

Оцена притиска: Цласс150-Цласс2500

Материјал: угљенични челик А216 ВЦБ

Структура: Фиксни куглични вентил монтиран на клин

Температурни опсег: -29 ℃ ~ 425 ℃

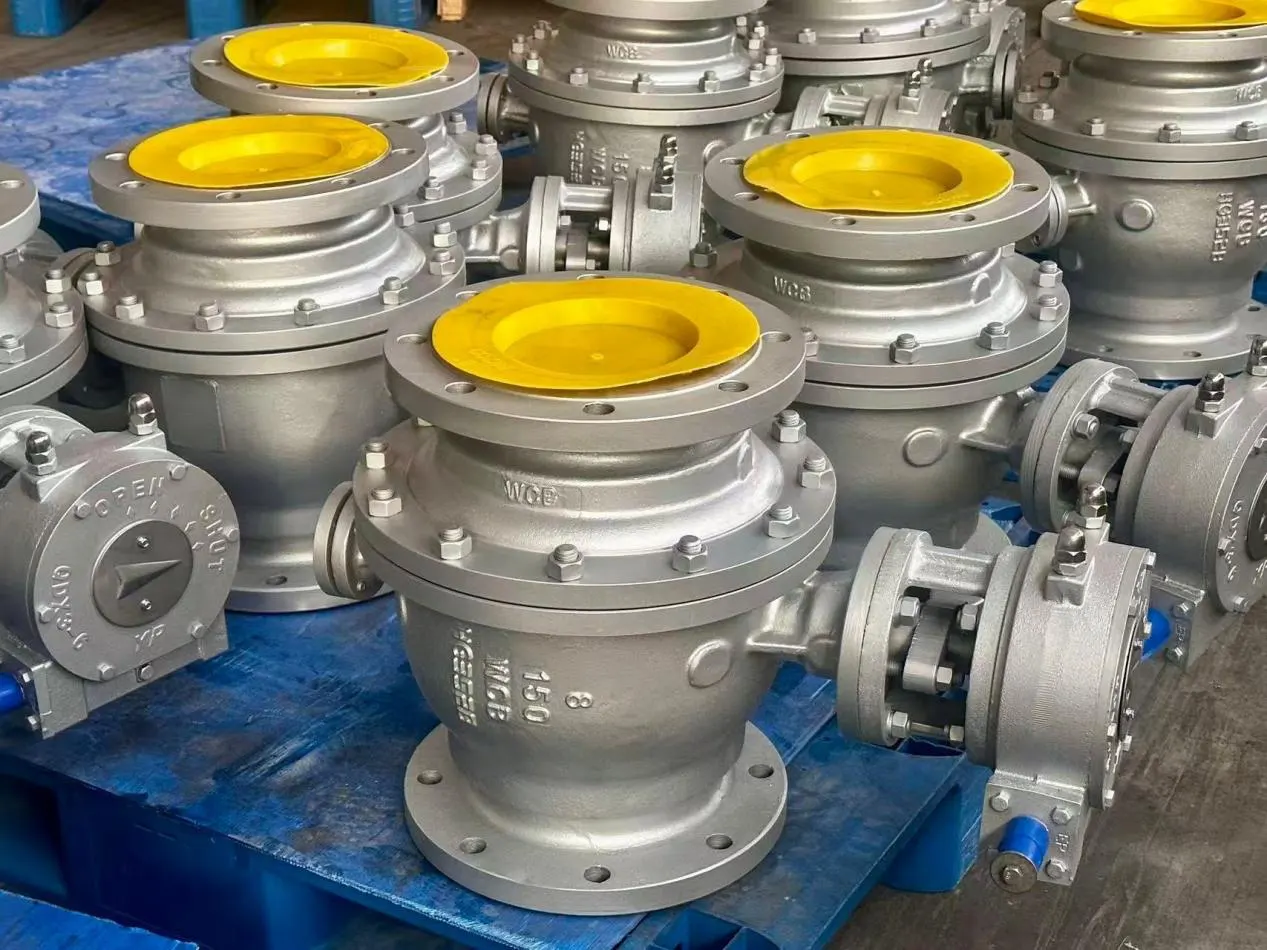

Процес производње

ВЦБ фиксни куглични вентил од угљеничног челика пролази кроз:

- Квалификована производња ливења А216 ВЦБ

- Термичка обрада за стабилна својства материјала

- ЦНЦ прецизна обрада за заптивање површина

- Монтажа са одговарајућим компонентама заптивке и актуатора

Карактеристике перформанси

- Ниско трошење структуре клина за честу вожњу бициклом

- Поуздано двосмерно чврсто затварање

- Ниска стопа отказа седишта под континуираним високим притиском цевовода

- Компатибилан са више опција актуатора: ручни мењач, пнеуматски, електрични

– Дизајнирано за услугу потпуног отварања/потпуног -затварања

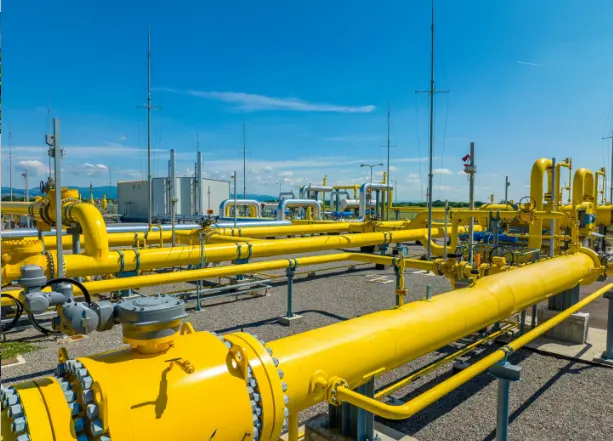

Подручја примене

Индустрија нафте и гаса

ВЦБ фиксни куглични вентил од угљеничног челика се широко примењује у:

- Магистрални цевоводи за пренос природног гаса

- Процесне линије рафинерије нафте

- Објекти за трансфер сирове нафте

- Системи цевовода сабирне станице за гас

Петрохемијска индустрија

– петрохемијске петље под високим притиском

- Главни изолациони цевоводи процесне јединице

– Некорозивна и благо корозивна кола течности средње температуре

Електропривреда

- Главни процесни цевовод електране

– Системи петљи за тешке индустријске погоне

Општи индустријски пројекти

– Нова израда пакета ЕПЦ пројекта

- Постојећи радови на реновирању и реконструкцији цевовода

- Индустријске локације са отежаним приступом за одржавање и високим безбедносним захтевима

Контрола квалитета и подршка набавци пројекта

Као сертификовани произвођач вентила са ИСО, ЦЕ и АПИ сертификатима, сваки ВЦБ фиксни куглични вентил од угљеничног челика пролази комплетне фабричке тестове пре испоруке, укључујући хидростатски тест кућишта, тест заптивања седишта и инспекцију димензија. Комплетно тестирање у комаду се спроводи за вентиле великих величина за тешке услове без прегледа узорковања. Верификација сировог материјала, инспекција ливења, надзор монтаже и завршено тестирање вентила пролазе кроз цео производни ток. Сертификати о испитивању материјала и извештаји о инспекцији могу се обезбедити за подношење понуда и прихватање локације.

Флексибилне опције конфигурације су доступне у складу са условима рада на лицу места, покривајући различите степене притиска, комбинације материјала за заптивање и више начина рада. Флексибилни МОК подржава тестирање узорака, мале серијске залихе и велике обимне поруџбине пројеката. Фиксни куглични вентили компаније Хуаду Валве Гроуп ВЦБ извозе се широм света и зарађују поновљене поруџбине од стране индустријских клијената широм света.

Како су заптивање седишта и вретена направљено за издржљивост сајта у стварном свету?

Користимо дизајн плутајућег седишта са опругом за овај фиксни куглични вентил. Унутрашње опруге држе седиште притиснуто на површину лопте. Када дође до мањег хабања након хиљада операција, опруге могу да компензују мале празнине, одржавајући добре перформансе заптивања током времена. Структура стабла против издувавања је уграђена као стандардна безбедносна функција. Под неочекиваним скоковима притиска у цевоводу, спречава издувавање стуба. Вишеслојно паковање од графита је постављено за заптивање вретена, како би се зауставиле мале фугитивне емисије око отвора стабљике. Ови делови за заптивање нису генерички јефтини резервни делови; изабрани су тако да одговарају условима рада високог притиска и средње температуре.
