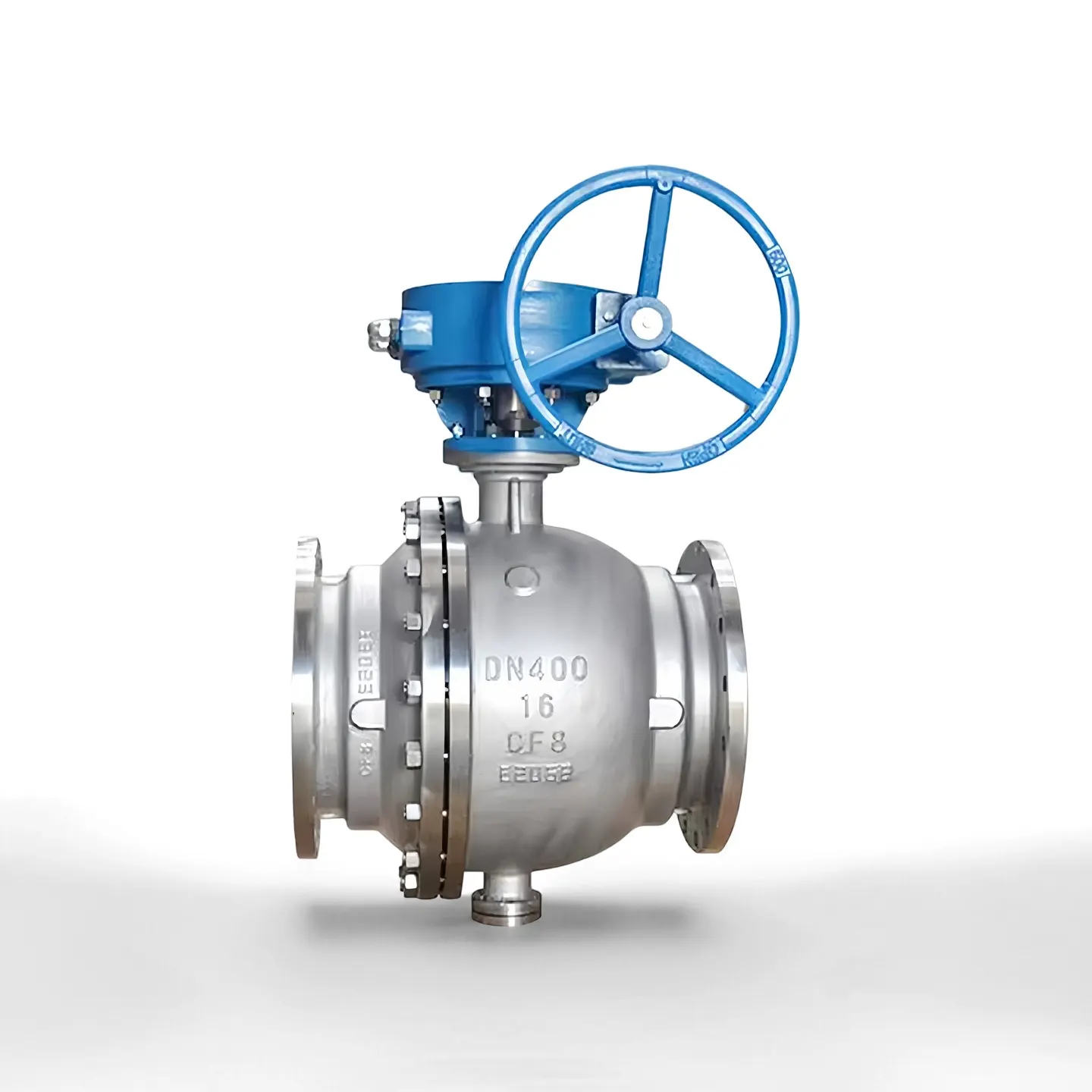

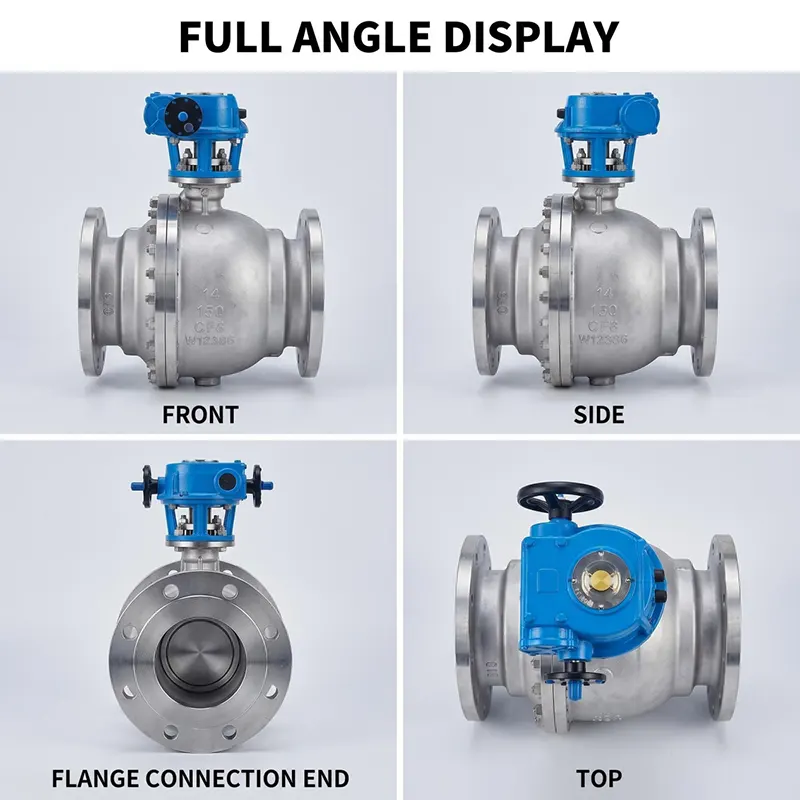

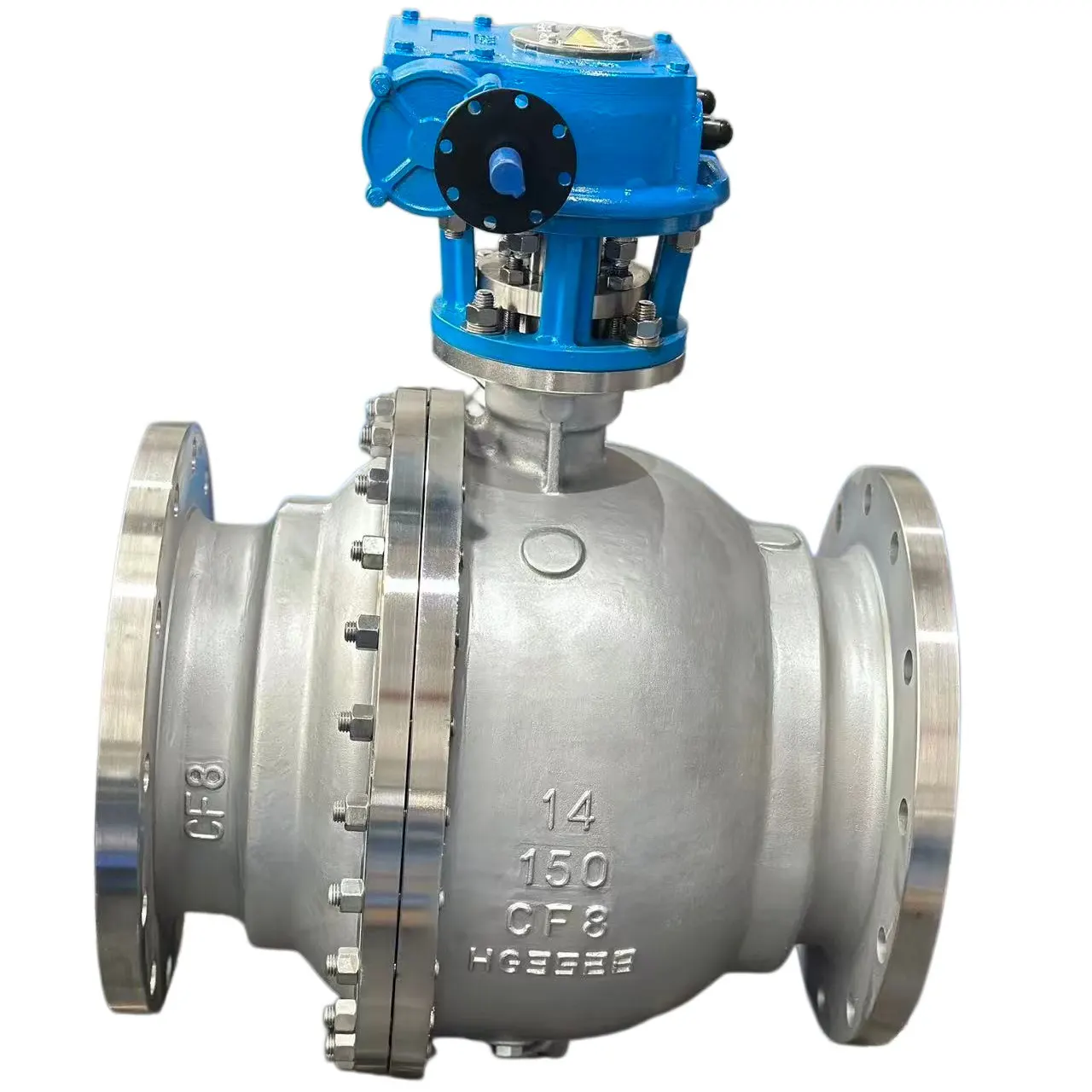

Фиксни куглични вентил од нерђајућег челика Ковани куглични вентил са прирубницом

Карактеристике производа

- Фиксна кугласта конструкција монтирана на клин, погодна за радне услове великог отвора и високог притиска.

- Ковано тело вентила од густог материјала, високе механичке чврстоће и добрих антикорозивних перформанси.

- Потпуни дизајн порта, мали отпор протока, велики капацитет протока, погодан за чишћење цевовода.

- Плутајуће седиште са опругом остварује двосмерно чврсто затварање, ниску стопу цурења.

- Дизајн стуба против издувавања, уграђен у антистатичку и противпожарну структуру у складу са АПИ 607.

- Саморастерећено седиште за абнормални надпритисак у шупљини ради побољшања безбедности рада.

- Низак радни момент, подржава честе циклусе отварања-затварања за дугорочну стабилну услугу.

Кључни атрибути

Структура производа

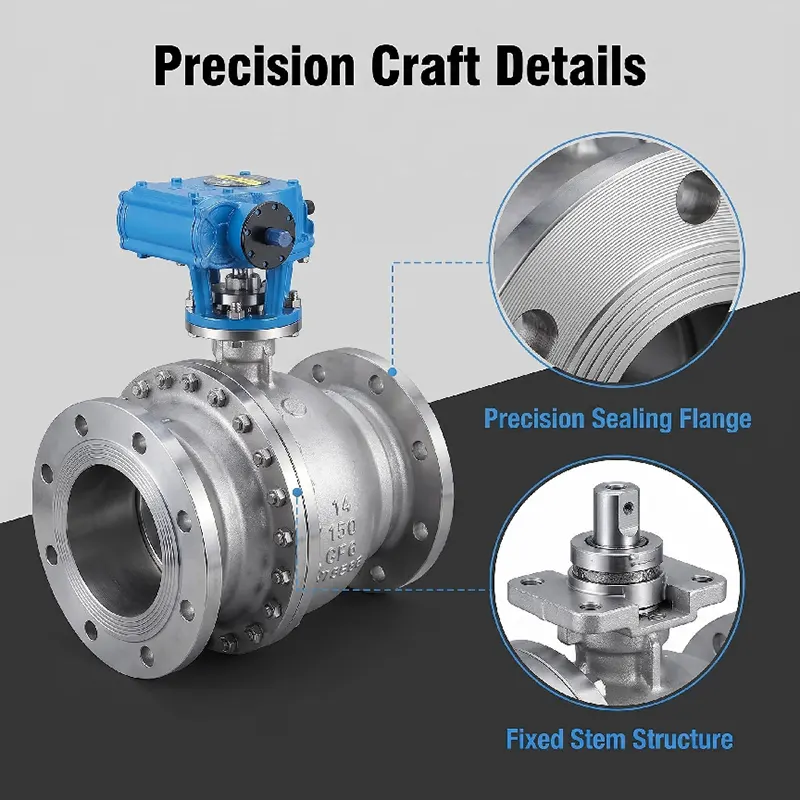

Ово је фиксирани куглични вентил од нерђајућег челика, ковани куглични вентил са прирубницом. Лопта је подржана горњим и доњим осовинама осовине уместо да плута силом седишта. Главне компоненте укључују ковано тело вентила, поклопац мотора, фиксну куглицу, горњу и доњу осовину, плутајућа седишта са опругама, вретено против издувавања, крајеве за прирубничке прикључке и ИСО 5211 горњу монтажну подлогу за актуаторе. Функција двоструког блокирања и одзрачивања може се обезбедити на захтев. Опције лица прирубнице: РФ, РТЈ.

- Тело вентила / Поклопац: Ковани нерђајући челик А182 Ф304 / А182 Ф316Л

- Лопта: Ковани нерђајући челик, тврдо хромиран или стелит

- Стабљика: нерђајући челик А182 Ф316

- Заптивка седишта: ПТФЕ / РПТФЕ за меко заптивање; Стеллите 6 тврда легура за металне тврде заптивке

- Заптивка и О прстен: ФКМ, ПТФЕ, прилагођен за различите температурне медије

- Вијци: Б8 / Б8М вијци од нерђајућег челика

Опсег притиска и температуре

-Класа притиска: ПН16-ПН100, класа150-класа2500

- Радна температура:

• Верзија са меким заптивачем: -29℃ ~ +200℃

• Верзија са металним тврдим заптивкама: -29℃ ~ +425℃

- Стандард за испитивање: АПИ 598, тест љуске 1,5 пута номинални притисак; тест седишта 1,1 пута номинални притисак

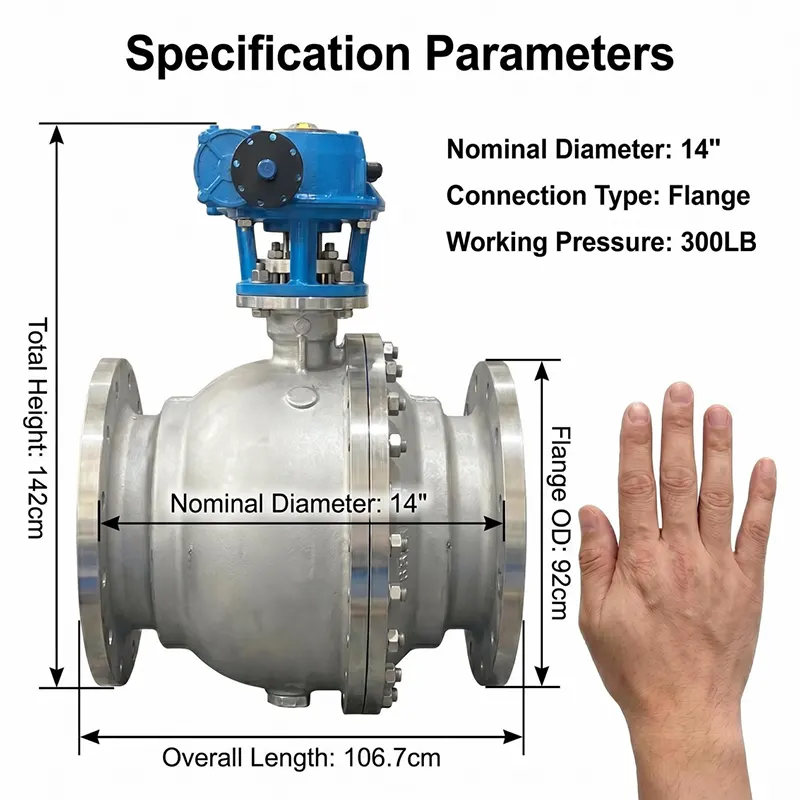

- Распон величина: ДН50-ДН600 (НПС2"-НПС24")

Врсте операција

-Ручно: Пужни зупчаник за велики захтев за обртним моментом

-Пнеуматски: пнеуматски актуатор једноструког/двоструког дејства, са граничним прекидачем и електромагнетним вентилом

-Електрични: тип он-офф или модулирајући електрични актуатор за даљинско аутоматско управљање

-Хидраулично/електро хидраулично активирање доступно на посебан захтев

Сви актуатори одговарају ИСО 5211 платформи за монтажу.

Апликације

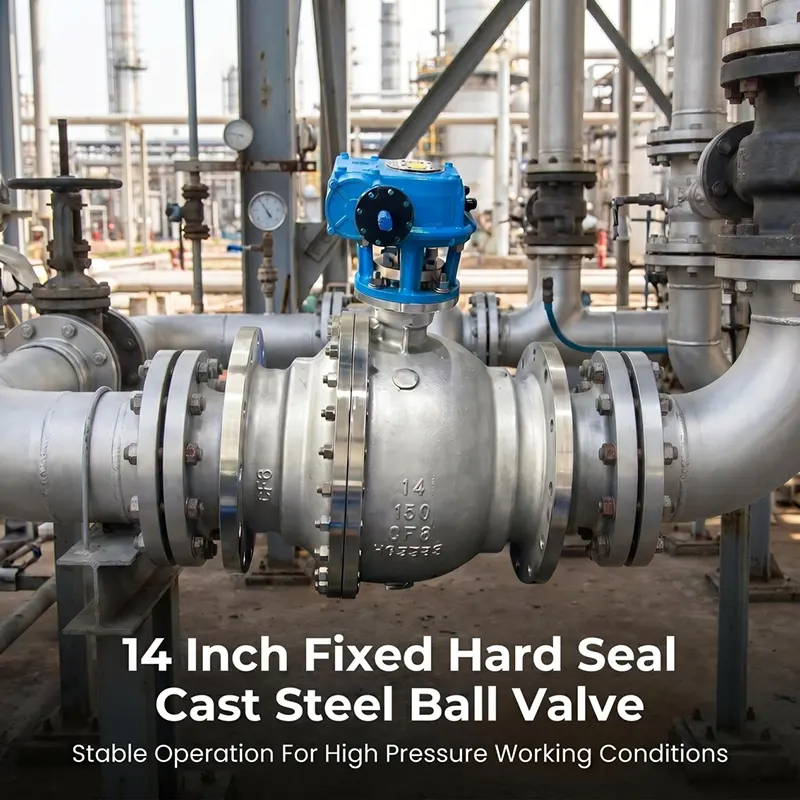

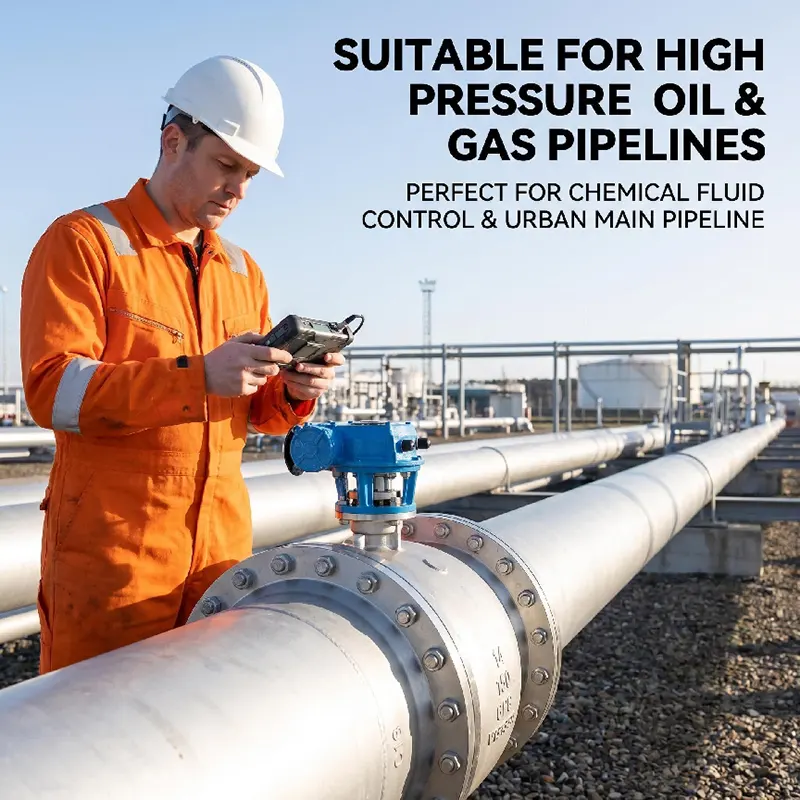

Широко прихваћен за укључивање-искључивање и изолацију за течне, гасне и корозивне медије. Углавном се користи у нафтоводима и гасоводима на даљину, петрохемијским постројењима, хемијској преради, производњи енергије, третману воде, ЛНГ-у и другим тешким индустријским пројектима.

Зашто одабрати наш фиксни куглични вентил од нерђајућег челика Ковани куглични вентил са прирубницом?

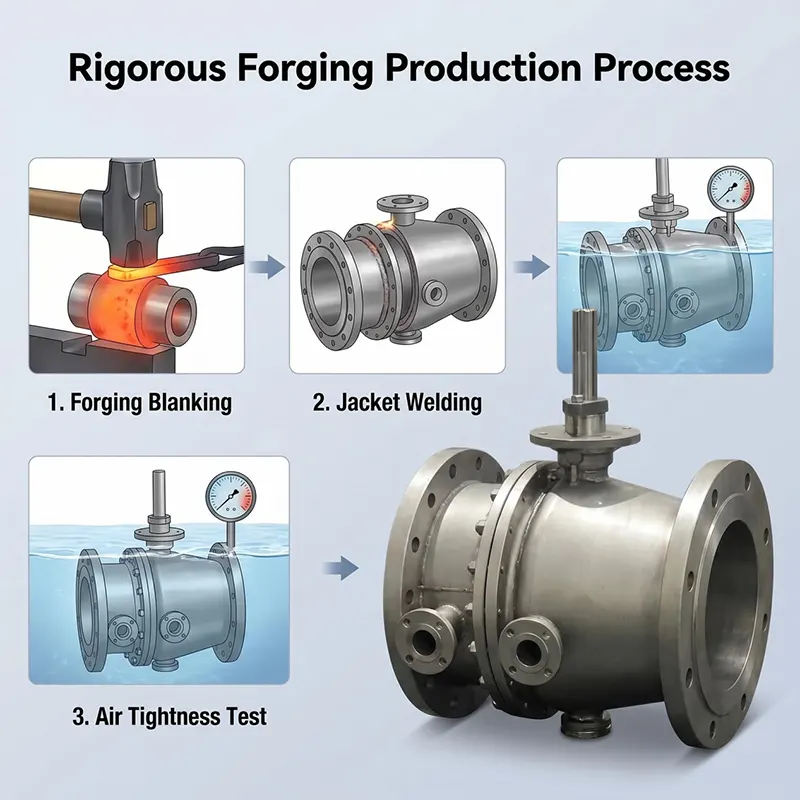

1. Усвојите потпуни процес ковања, унутрашњи материјал је компактан без оштећења порозности ливења, одговара цевоводу високог притиска за тешке услове рада.

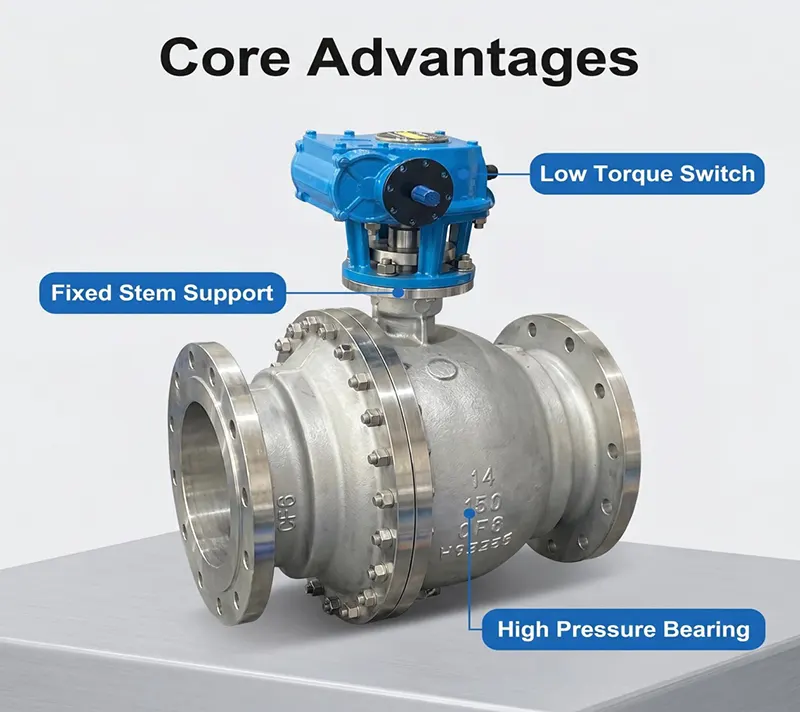

2. Дизајн са фиксном куглицом у великој мери смањује радни момент за велике радне услове високог притиска.

3. Строга долазна инспекција материјала, сваки вентил пролази потпуни хидростатски и тест цурења гасног седишта пре испоруке.

4. Подржите две верзије са меким заптивком и металним тврдим заптивкама како би одговарале различитим температурним и средњим захтевима.

5. Нудимо комплетну техничку подршку, преглед цртежа и савете након продаје за ваш пројекат.

Водич за куповину

Молимо наведите доле наведене информације приликом слања упита:

1. Називна величина и класа притиска

2. Радни медијум, стварна радна температура

3. Тип заптивке: мека заптивка или метална тврда заптивка

4. Тип рада (пужни пренос / пнеуматски / електрични итд.)

5. Стандардна прирубница и тип лица прирубнице (РФ / РТЈ)

6. Посебан захтев: безбедно од пожара, ДББ функција, третман против корозије итд.

Наш инжењер ће понудити одговарајући предлог у складу са вашим радним условима.

Паковање и достава

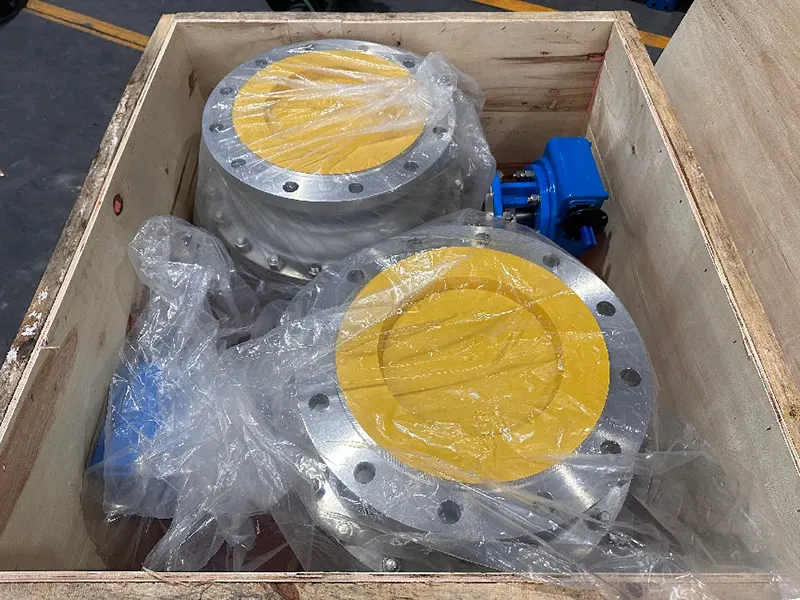

Сваки вентил ће бити очишћен и заштићен пре паковања. Отвори вентила су запечаћени пластичним поклопцима како би унутрашња шупљина била чиста. Вентили се пакују у чврсте сандуке од шперплоче погодне за поморски транспорт. Подржавамо ЕКСВ, ФОБ, ЦИФ, ДАП и друге трговинске услове. Роба се може испоручити у назначену морску луку или складиште.

ОЕМ & ОДМ

Прихватамо ОЕМ и ОДМ поруџбине. Можемо прилагодити материјал каросерије, материјал заптивке, стандард прирубнице, специјалну продужетку, специјално фарбање и ознаку логотипа према цртежу купца или техничким захтевима. Флексибилан МОК за поруџбине пројекта.

Инспекција и тестирање

Сваки вентил пролази кроз инспекцију целог опсега пре испоруке у складу са стандардом АПИ 598.

- Инспекција улазног материјала: хемијски састав материјала и провера механичких својстава, обезбеђена евиденција о следљивости материјала.

- Хидростатички тест кућишта: 1,5 пута номинални притисак за тело вентила и поклопац мотора.

- Тест цурења седишта: 1,1 пута номинални притисак, вода или азот.

- Визуелна контрола, провера димензија, контрола боје и завршне обраде површине.

- Тест сведока од стране института треће стране као што је СГС, БВ је прихватљив на захтев клијента.

- Може се доставити комплетан сет докумената укључујући МТЦ сертификат о испитивању материјала, извештај о хидротестирању, сертификат о усклађености.

Водич за инсталацију и одржавање

- Темељно очистите цевовод пре уградње да бисте очистили шљаку од заваривања, песак и остатке, избегавајте оштећење заптивне површине.

- Монтирајте вентил у исправном смеру протока, затегните завртње прирубница попречно и равномерно.

- Немојте држати вентил у полуотвореном положају током дугог складиштења или радног статуса.

- За редован рад, повремено покрените циклус затварања отварања пуног хода да бисте спречили лепљење заптивке.

- Проверите прирубнички спој, паковање вретена на спољно цурење током рутинске провере градилишта.

- Замените истрошене делове заптивке током планираног искључивања; користите одговарајући заптивни материјал за ваш радни медијум.

- Ако је опремљен актуатором, редовно проверавајте обртни момент актуатора, статус граничног прекидача.

Сервис након продаје

-Гарантни период: 12 месеци гаранције рачунајући од датума испоруке, за фабричке грешке.

-Пружамо техничку подршку укључујући преглед цртежа, потврду параметара и упутства за рад.

-Наш инжењерски тим одговара на техничке упите у року од 24 радна сата.

-Резервни делови (седишта, заптивке, паковање вретена) су доступни за поновну наруџбу.

- Техничке консултације на лицу места могу се организовати за велике пројекте наруџбине.

Напомена: Гаранција НЕ покрива штету узроковану погрешном инсталацијом, погрешним радом или неисправним стањем медија.

Повезани препоручени производи

-Плутајући куглични вентил (2 комада / 3 комада куглични вентил од нерђајућег челика)

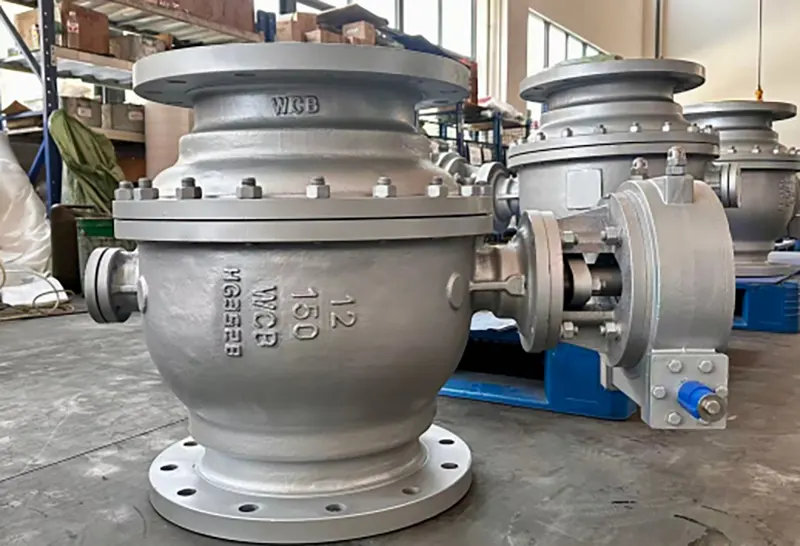

-ВЦБ куглични вентил са фиксним клипом од угљеничног челика

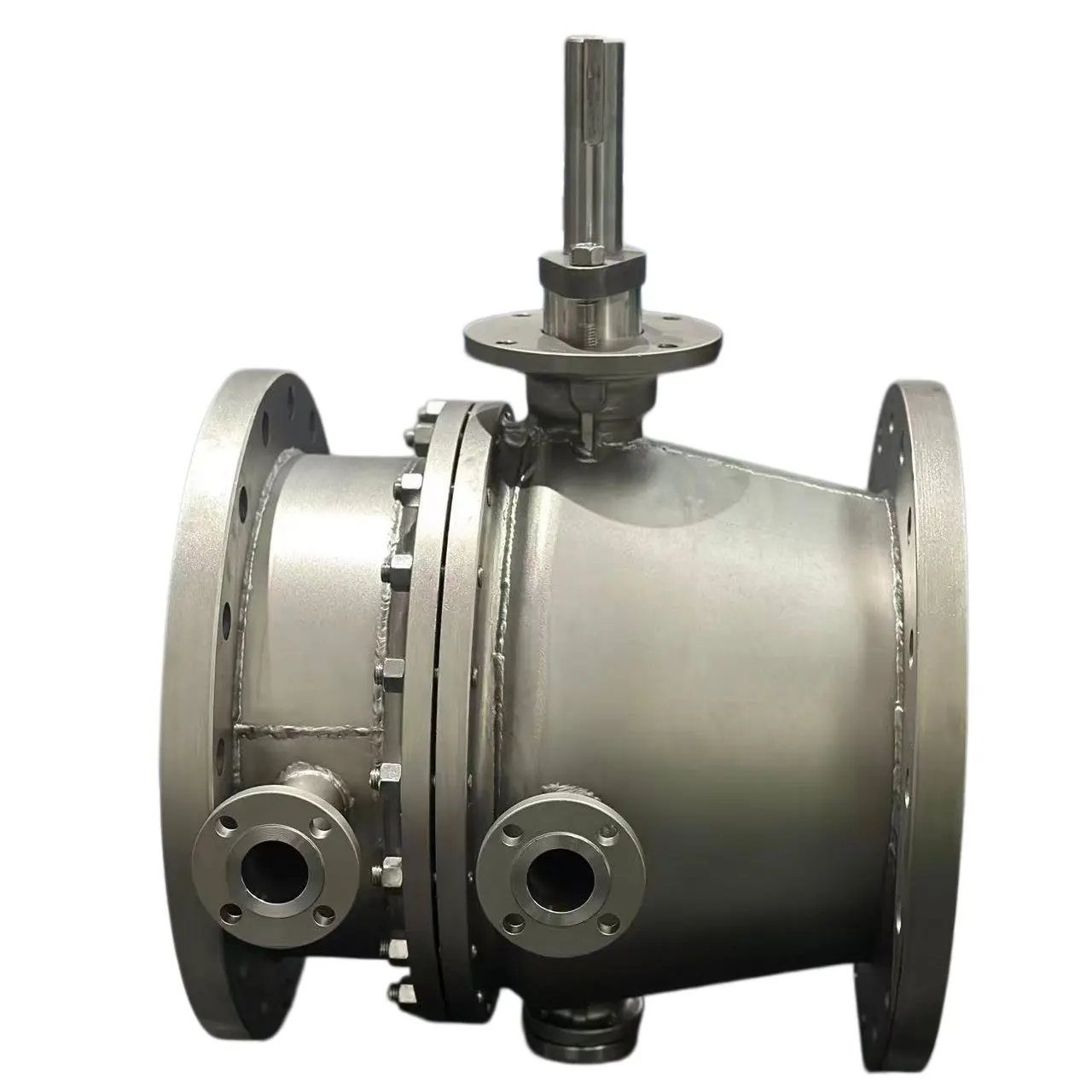

- Фиксни куглични вентил са изолацијом од јакне за медијум високог вискозитета

-Кугласти вентил са комплетним пнеуматским/електричним актуатором

- Метални фиксни куглични вентил са чврстим заптивком за рад на високим температурама

Наша фабричка снага

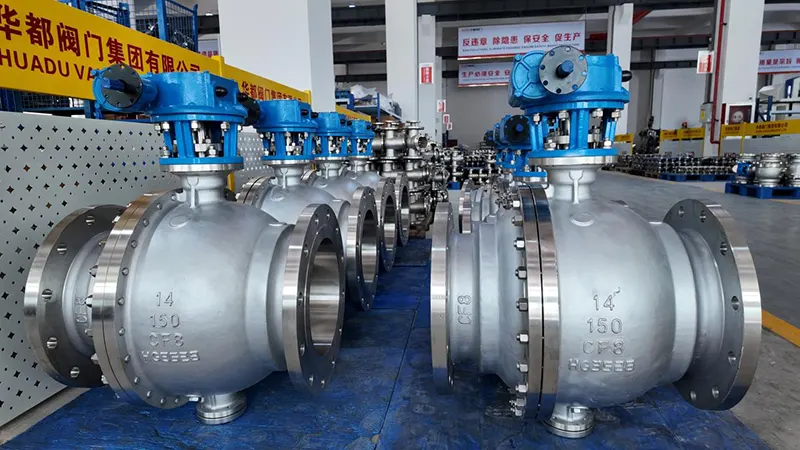

Хуаду Валве Гроуп се налази у Вензхоуу у Кини, специјализована за дизајн индустријских вентила, ковање, машинску обраду и монтажу. Поседујемо комплетне производне линије укључујући радионицу ковања, радионицу за ЦНЦ машинску обраду, радионицу за склапање и независну лабораторију за тестирање. Сви критични производни процеси се завршавају у кући, а не у потпуности су ангажовани на спољним пословима. Имамо богато искуство за прекоокеанске наруџбе нафтног гаса, петрохемије и водоснабдијевања. Наши производи се извозе у југоисточну Азију, Блиски исток, Европу и друге регионе.
