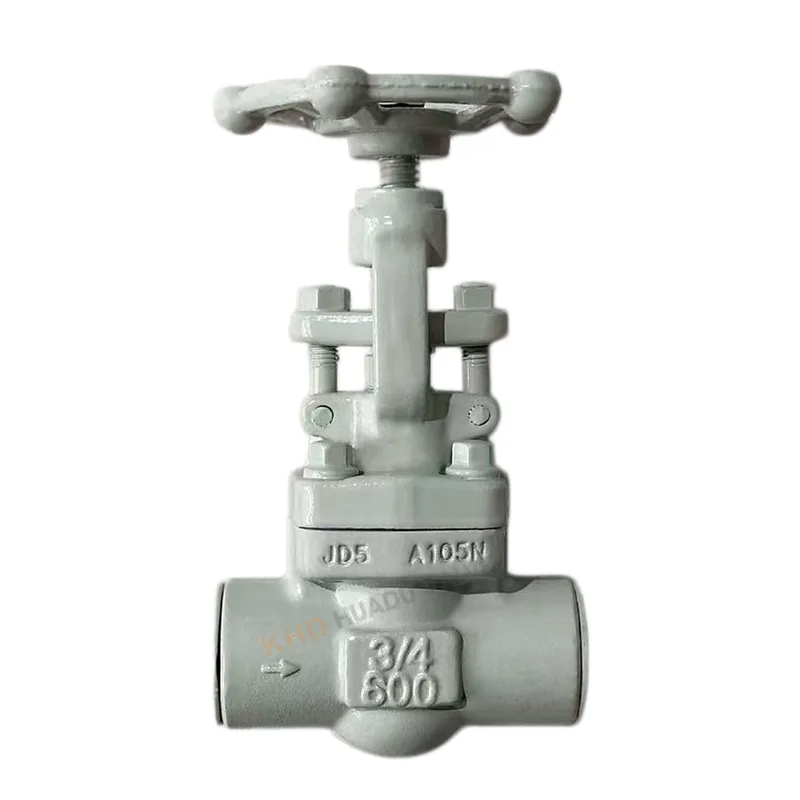

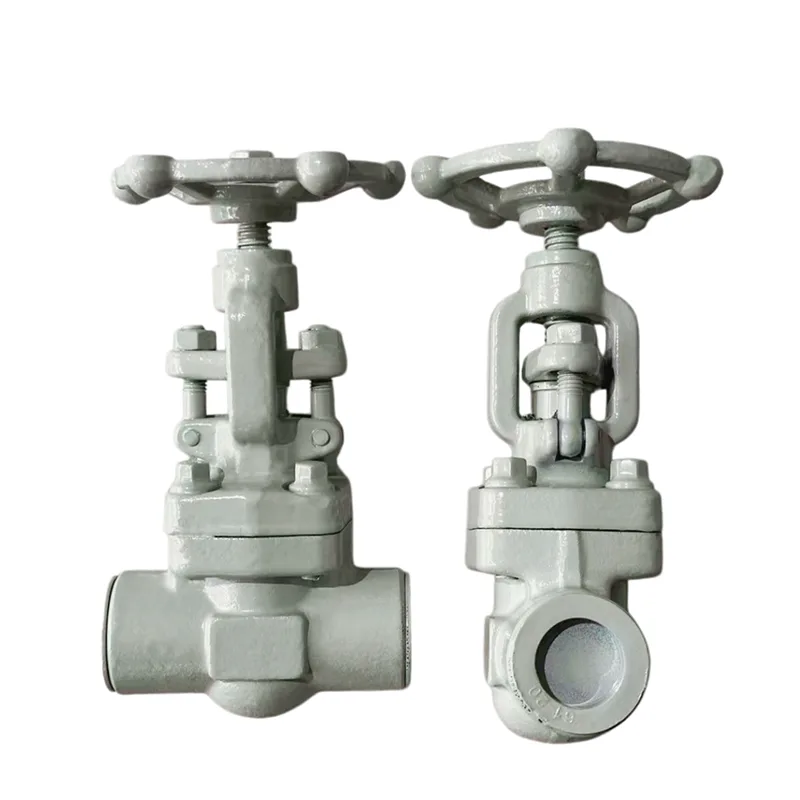

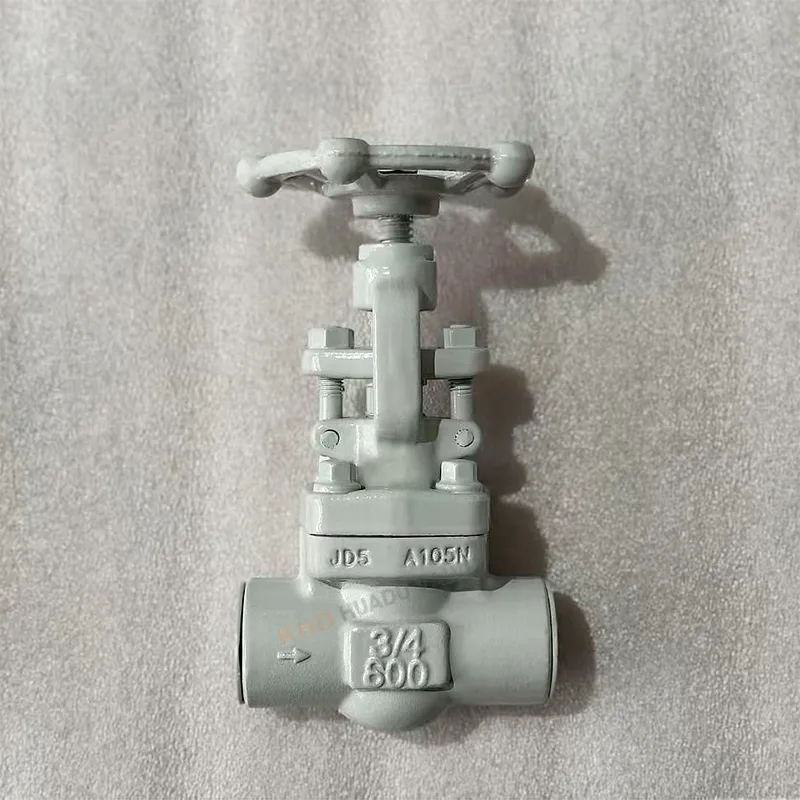

Socket-welded Forged Gate Valve

Ковани засун са завареним утичницом је индустријски вентил високог притиска дизајниран за затварање цевовода и контролу протока. Произведен од стране Хуаду Валве Гроуп, користи ковани угљенични челик А105Н и погодан је за радне услове класе 600. Широко се користи у нафтним, хемијским, енергетским и парним системима под високим притиском где су безбедност и перформансе заптивања критичне. Ковани запорни вентил са утичницом обезбеђује стабилан рад и дуг радни век у захтевном индустријском окружењу.

Сировине и структурне предности

Тело од кованог челика високог квалитета

Ковани запорни вентил са утичницом је направљен од кованог угљеничног челика А105Н, осигуравајући:

Висока чврстоћа и густина

Одлична отпорност на ударце

Нема дефекта ливења као што су поре или рупе од песка

Строга инспекција материјала

Свака серија сировина се тестира спектралном анализом како би се осигурало:

Тачан хемијски састав

Нема рециклираних или подстандардних материјала

Стабилне механичке перформансе

Предности спајања утичница за заваривање

Тип прикључка за коване засун вентиле са утичницом обезбеђује:

Снажне перформансе заптивања

Боља отпорност на високи притисак од прирубница

Смањен ризик од цурења у критичном систему

Техничке спецификације

Стандардни параметри

Величина: ДН15–ДН50 (редовне залихе)

Оцена притиска: класа 300 / класа 600

Материјал: А105Н ковани угљенични челик

Тип: Ковани засун са утичницом

Температурни опсег: -29°Ц до 570°Ц

Процес производње

Ковани засун са завареним утичницом производи се кроз:

Интегрално ковање

Топлотни третман (процес нормализације)

ЦНЦ прецизна обрада

Карактеристике перформанси

Прецизност површине заптивања на нивоу микрона

Перформансе заптивања без цурења

Гладак рад без застоја

Погодно за системе паре на високим температурама

Подручја примене

Индустрија нафте и гаса

Ковани засун заварен у утичници се широко користи у:

Цевоводи рафинерије

Системи преноса уља

Објекти природног гаса

Хемијска индустрија

Цевоводи за хемикалије високог притиска

Системи за контролу корозивних течности

Улазни/излазни системи реактора

Електропривреда

Цевоводи за пару

Термоенергетски системи

Цевоводи за кондензат

Општа индустријска употреба

Цевоводи високог притиска малог пречника

Системи за изолацију опреме

Апликације за сигурносно искључивање

Кључни атрибути

ФАК

Шта је спој утичница-завар?

Спој утичница-завар је метода спајања цеви где се цев убацује у удубљену утичницу, а затим заварује споља. Обично се користи у системима високог притиска и малог пречника.

У случају кованог засунског вентила завареног у утичницу, цев се убацује у крајњи прикључак вентила и заварује тако да се формира чврст спој отпоран на цурење.

Кључне карактеристике споја утичница-завар

Висока чврстоћа и отпорност на притисак

Одличне перформансе заптивања

Погодно за мале цевоводе ДН15–ДН50

Смањен ризик од цурења у поређењу са навојним спојевима

Уобичајено у системима за нафту, гас и пару

Да ли вентиле са завареним утичницом треба раставити пре заваривања?

Да, апсолутно. Пре уградње утичнице завареног кованог засуна, вентил НЕ би требало да се делимично склапа током заваривања.

Правилна пракса инсталације:

Уклоните унутрашње компоненте ако је могуће (или осигурајте да је вентил потпуно отворен)

Уметните цев до краја у утичницу

Одржавајте мали размак за проширење (~1,5–2 мм)

Извршите заваривање само на спољашњем споју

Пустите да се охлади пре него што отворите вентил

Важне напомене:

Избегавајте прегревање тела вентила

Спречите шљаку заваривања да уђе у шупљину вентила

Осигурајте исправно поравнање пре заваривања

Неправилно заваривање може оштетити заптивне површине и смањити век трајања вентила.

Која је разлика између ОС&И и поклопца са вијцима?

Ово су два различита структурна дизајна који се користе у засуновима.

ОС&И (спољни шраф и јарам)

Навој стабла је изван тела вентила

Видљиво кретање стабла указује на статус отворен/затворен

Лакше одржавање и праћење рада

Уобичајено у противпожарним и индустријским системима

Болтед Боннет

Поклопац је спојен на тело вентила помоћу вијака

Унутрашњи дизајн стабљике (није видљив споља)

Компактна структура

Широко се користи у општој индустријској примени

Једноставно поређење:

ОС&И = спољна видљивост + лако праћење рада

Поклопац са вијцима = компактан + економична структура

Оба типа се могу применити на коване засуне заварене у утичнице у зависности од захтева пројекта.
