Зашто је заптивни вентил поуздан избор за контролу протока на високим температурама и високим притиском

Резиме чланка: A Тврдо заптивни глобусни вентилје дизајниран за индустријске системе цевовода где су поуздано затварање, прецизна регулација протока, отпорност на високе температуре и дуготрајна издржљивост неопходни. Са заптивком од метала до метала и тврдим заптивним површинама, овај вентил је посебно погодан за захтевне услуге које укључују пару, уље, гас, абразивне медије и индустријске флуиде високог притиска.Хуадупружа пројектована решења за вентиле са чврстим заптивним вентилом са вишеструким материјалима тела, класама притиска, опцијама повезивања и методама активирања за различите индустријске примене.

Садржај

• Шта је заптивни глобусни вентил?
• Како ради глобусни вентил са чврстим заптивкама?
• Које су кључне карактеристике?
• Које техничке спецификације купци треба да узму у обзир?
• Тврди заптивач наспрам меког заптивног глобусног вентила: у чему је разлика?
• Где се користе заптивни вентили?
• Како одабрати прави вентил?
• Зашто Хуаду сматрати произвођачем вентила?
• Често постављана питања
• Закључак

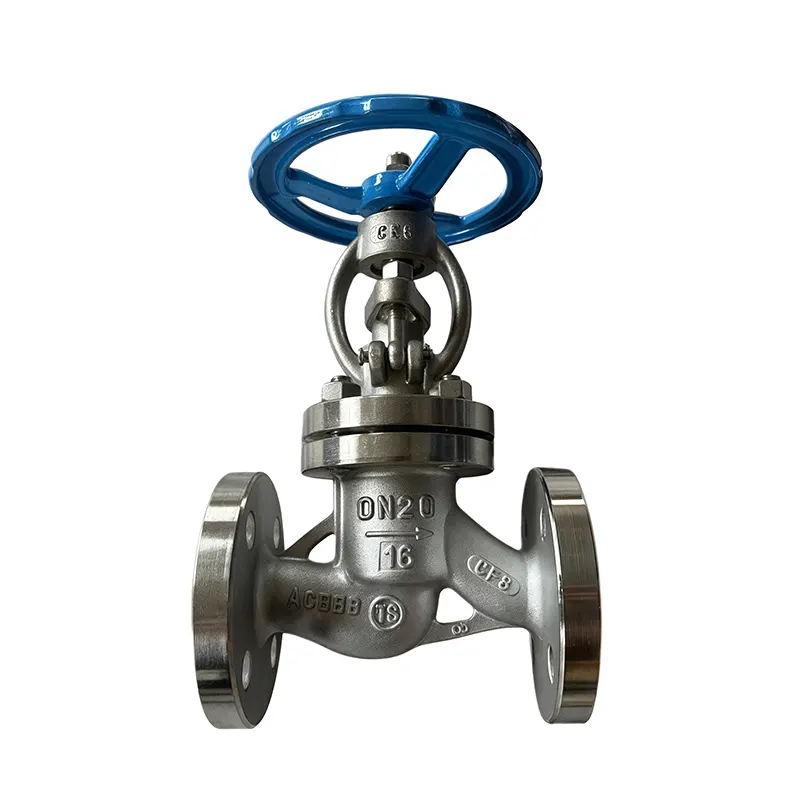

Шта је заптивни глобусни вентил?

Тврдо заптивни глобус вентил је индустријски вентил за контролу протока који користи заптивну структуру од метала до метала уместо да се ослања првенствено на меке заптивне материјале. Хуаду развија овај тип вентила за захтевна окружења цевовода где температура, притисак, абразија и поновљени рад могу да изазову значајан стрес на конвенционалним компонентама за заптивање.

Вентил углавном користи тело у облику глобуса и покретни диск који путује ка или даље од седишта. Ово кретање омогућава вентилу да обавља две важне функције: затварање протока цевовода и регулисање протока. У поређењу са једноставним изолационим вентилом, глобусна конфигурација пружа бољу контролу над кретањем течности.

За захтевне услуге, заптивне површине се могу очврснути Стелитом или другим одговарајућим материјалима отпорним на хабање. Ова конструкција помаже у смањењу деградације узроковане трењем, ерозијом и радом на високим температурама.

У складу са спецификацијама производа, Хуаду-ов глобусни вентил са чврстим заптивком може се конфигурисати са конструкцијом од угљеничног челика или нерђајућег челика, више класа притиска и неколико метода рада, што га чини прилагодљивим различитим индустријским пројектима.

Како ради глобусни вентил са чврстим заптивкама?

Принцип рада је једноставан, али веома ефикасан. Када се вентил отвори, диск се помера од седишта, стварајући пролаз за проток. Када ручни точак, актуатор или радни механизам померају вретено у супротном смеру, диск се приближава седишту и прогресивно ограничава проток.

Контакт метал-метал између диска и седишта ствара примарни интерфејс за заптивање. Када су правилно пројектоване и произведене, тврде површине могу пружити јаку отпорност на хабање и ерозију током захтевног сервиса.

Типичан радни редослед укључује:

1. Оператер ротира ручни точак или активира изабрани актуатор.
2. Стабљика преноси радну силу на диск вентила.
3. Диск се помера у односу на седиште да контролише пролаз протока.
4. Како диск стигне до седишта, металне заптивне површине успостављају затварање.
5. Када се поново отвори, диск се помера од седишта да би се обновио проток цевовода.

Ово линеарно кретање које се може контролисати је један од разлога зашто се глобусни вентили често бирају када су потребни и изолација и способност пригушивања.

Које су кључне карактеристике?

Висококвалитетни глобусни вентил са тврдом заптивком треба да буде изабран у складу са стварним радним условима, а не само према његовој номиналној величини. Неколико карактеристика дизајна директно утиче на поузданост и век трајања.

1. Тврдо заптивање од метала до метала

Чврста заптивна структура је дизајнирана за захтевна радна окружења. Тврдо обрађене заптивне површине могу пружити бољу отпорност на хабање, ерозију и деградацију у зависности од температуре од многих конвенционалних меких заптивних материјала.

2. Могућност високе температуре

Хуаду наводи температурни опсег од приближно -29°Ц до 425°Ц за референтну конфигурацију. Ово чини вентил погодним за многе индустријске услуге које укључују топлу воду, пару, процесне течности и друге медије са повишеном температуром.

3. Вишеструке класе притиска

Производ је доступан у различитим класама притиска, укључујући класу 150, 300, 600, 900 и 1500. Ово даје пројектантима већу флексибилност при усклађивању вентила са захтевима притиска цевовода.

4. Флексибилно активирање

У зависности од пројекта, рад се може конфигурисати преко ручног точка, механизма зупчаника, електричног актуатора, пнеуматског актуатора или хидрауличног актуатора.

5. Опције материјала отпорног на корозију

Конфигурације од нерђајућег челика су погодне за апликације где је отпорност на корозију важна. Верзије од угљеничног челика могу пружити економично решење за компатибилне индустријске медије.

Које техничке спецификације купци треба да узму у обзир?

За индустријске набавке, техничке спецификације треба прегледати заједно, а не појединачно. Следећа табела сумира кључне параметре повезане са референцираном Хуаду конфигурацијом.

Напомена:Стварне спецификације увек треба да буду потврђене у складу са техничким подацима пројекта, важећим стандардима, карактеристикама медија, оценом притиска и температуре и техничком документацијом произвођача пре куповине.

Тврди заптивач наспрам меког заптивног глобусног вентила: у чему је разлика?

Метода заптивања је један од најважнијих фактора при избору вентила. Дизајн тврдог и меког заптивача намењен је различитим радним окружењима.

У пракси, меко заптивање може бити корисно тамо где су услови рада умерени и када је потребно изузетно чврсто заптивање. Тврдо заптивање постаје привлачније када цевовод укључује високу температуру, висок притисак, абразивне честице или поновљене индустријске операције.

Где се користе заптивни вентили?

Способност да издржи захтевне услове чини технологију глобус вентила са чврстим заптивним вентилом погодном за широк спектар индустријских система.

• Петрохемијска постројења:Користи се за контролу процесних течности, угљоводоника и медија високе температуре.
• Производња енергије:Погодно за парне и друге процесне линије високе температуре.
• металургија:Корисно тамо где повишена температура и абразивни радни услови стварају додатно хабање вентила.
• Нафта и гас:Применљиво на индустријске системе за изолацију флуида и системе за контролу протока када су изабрани притисак и оцене материјала одговарајући.
• Третман воде:Може се интегрисати у цевоводе индустријске воде и процесне течности.
• Општа индустријска обрада:Погодно за воду, нафту, гас, пару и компатибилне индустријске течности.

Исправан вентил увек треба да буде усклађен са стварним медијумом, температуром, притиском, брзином протока, карактеристикама корозије и захтевима за уградњу.

Како одабрати прави вентил?

Одабир индустријског вентила само према пречнику цеви може довести до проблема са перформансама. Тимови за набавку и инжењери треба да процене целокупно радно окружење.

Узмите у обзир следеће факторе:

1. средњи:Идентификујте да ли цевовод носи воду, пару, нафту, гас, хемикалије или абразивне течности.
2. Радна температура:Потврдите и нормалне и максималне температуре.
3. Радни притисак:Изаберите класу притиска која испуњава стварне захтеве дизајна.
4. Номинална величина:Ускладите величину вентила са цевоводом и потребним карактеристикама протока.
5. Материјал тела:Узмите у обзир корозију, температуру, притисак и механичке захтеве.
6. Материјал седишта и диска:Изаберите материјале за наваривање или друге заптивне материјале у складу са условима рада.
7. Крај везе:Проверите захтеве за прирубнице, навоје, сучеоно заваривање или заваривање утичнице.
8. Активирање:Одредите да ли је потребан ручни или аутоматски рад.
9. Тестирање и стандарди:Потврдите применљиве захтеве дизајна и инспекције пре наручивања.

Квалификовани произвођач вентила може помоћи инжењерима да процене ове варијабле и одаберу одговарајућу конфигурацију уместо да третирају вентил као стандардну компоненту која се продаје.

Зашто Хуаду сматрати произвођачем вентила?

За индустријске купце, способност добављача је важна као и спецификације производа. Хуаду Валве Гроуп интегрише услуге пројектовања вентила, ливења, ЦНЦ обраде, монтаже, тестирања и снабдевања за индустријске вентиле.

Према објављеним информацијама компаније, Хуаду има више од 11 година искуства у производњи, производни погон који покрива приближно 25.333 квадратна метра, годишњи производни капацитет већи од 30.000 јединица, и пријављена стопа квалификованости готовог производа од 99,8%.

Његове производне могућности укључују:

• ЦНЦ прецизна обрада
• Ливење и монтажа вентила
• Хидростатичко и пнеуматско испитивање
• Производња високотемпературних и нискотемпературних вентила
• Прилагођена решења вентила
• ОЕМ и ОДМ производња

Хуаду такође наводи да се његови производи са вентилима испоручују на међународна тржишта и користе у нафтним, рафинерским, природним гасовима, хемијској преради, производњи електричне енергије, третману воде, металургији, рударству и другим индустријским секторима.

За купце који траже аТврдо заптивни глобусни вентил, процена производних капацитета, следљивости материјала, тестирање притиска, применљиви стандарди и техничка подршка могу помоћи у смањењу ризика набавке и побољшању дугорочне оперативне поузданости.

Често постављана питања

Која је главна предност глобусног вентила са тврдом заптивком?

Главна предност је његова заптивна структура од метала до метала, која може пружити јаку отпорност на високе температуре, притисак, хабање и ерозију када је вентил правилно дизајниран за примену.

Да ли се за пару може користити заптивни вентил?

Да. Правилно специфицирани тврдо заптивни вентили су обично погодни за индустријску употребу паре јер њихове металне заптивне површине могу издржати захтјевне температурне услове. Оцена притиска и температуре мора бити верификована за сваку специфичну конфигурацију.

Који су материјали доступни за глобусне вентиле са чврстим заптивкама?

Опције материјала зависе од модела и примене. Хуаду наводи решења од угљеничног челика и нерђајућег челика, са компонентама као што су А182 Ф316, А182 Ф316Л, 13Цр и ЦФ8М доступним у референтној конфигурацији.

Које класе притиска су доступне?

Референтни Хуаду производ се нуди у конфигурацијама класе 150, 300, 600, 900 и 1500. Купци треба да одаберу класу притиска према пројектованом притиску цевовода и важећим стандардима.

Да ли се вентил може аутоматизовати?

Да. Поред рада на ручном точку, доступне методе рада укључују рад зупчаника, електрично активирање, пнеуматско активирање и хидраулично активирање, у зависности од захтеване конфигурације.

Који стандарди су повезани са овим вентилом?

Референтне спецификације производа укључују АПИ 6Д и АСМЕ Б16.34 за дизајн, АСМЕ Б16.10 за димензије лицем у лице, АСМЕ Б16.5 и АСМЕ Б16.47 за стандарде прирубница и АПИ 598 за тестирање.

Закључак

Вентил са тврдом заптивком може бити ефикасно решење за индустријску контролу протока где конвенционални меки заптивни материјали можда не пружају потребну издржљивост. Његова заптивна структура од метала до метала, чврсте површине, широке опције класе притиска и компатибилност са захтевним медијима чине га посебно вредним у производњи електричне енергије, петрохемији, металургији, нафти и гасу, третману воде и општој индустријској примени.

За тимове за набавку, најбољи избор зависи од величине вентила. Пре куповине треба проценити медијум, температуру, притисак, компатибилност материјала, конфигурацију заптивања, тип прикључка, активирање, стандарде и захтеве за тестирање. Ако тражите поуздано решење индустријског вентила или вам је потребна помоћ у одабиру одговарајућег заптивног глобусног вентила за ваш пројекат цевовода,контактирајте насда разговарате о вашим техничким захтевима, опцијама прилагођавања и условима примене са Хуаду тимом.
